技术参数
| 类型 | 有触点（舌簧式）磁性开关 |
| 输出 | 有触点（干触点） |
| 使用电压 | DC 24V 以下 |
| 负载电流 | 5~40mA |
| 指示灯 | 有（红色 LED） |
| 动作时间 | 1.2ms 以下 |
| 耐冲击 | 300 m/s² |
| 绝缘电阻 | DC500V 兆欧表 50MΩ 以上 |
| 耐电压 | AC1500V 1分钟 |
| 环境温度 | -10～60 ℃ |
| 保护构造 | IP67 |
| 标准导线 | 0.5m（1m/3m/5m 可选） |
| 广方微信 | 18058830617 |
型号总览

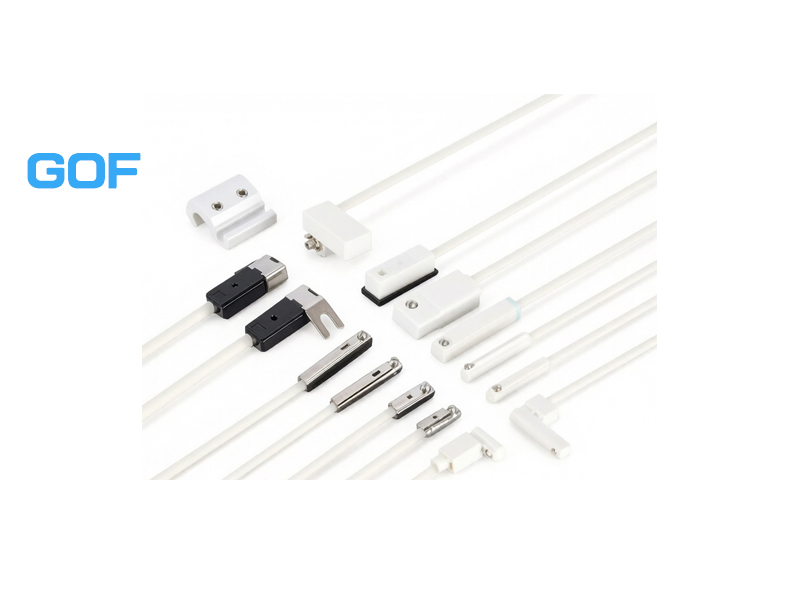

D-A93 属于日本款磁性开关**有触点（舌簧式）**系列中的一般型、直接出线式型号，用于气缸位置检测，带红色 LED 指示灯，是最常见的 D 系列磁性开关。配套气缸磁环感应，可安装于带磁性开关沟槽的气缸上。国产替代方向为台湾款 CMS 系列（干簧管式有触点）。
型号命名规则
示例：D-A93V
| 字段 | 含义 |
|---|---|
| D | 磁性开关产品系列前缀 |
| A | 有触点（舌簧式）系列代号 |
| 93 | 规格序号（有触点通用型，带红 LED） |
| 尾缀 V | 引出方向：V=纵引出，无 V=横引出（标准） |
| 尾缀 M/L/Z | 导线长度：M=1m，L=3m，Z=5m（标准 0.5m 无尾缀） |
例：D-A93 = 横引出标准型（0.5m 导线）；D-A93V = 纵引出标准型；D-A93L = 横引出 3m 导线。
选型决策树
- 确定触点类型
- 需要无触点（固态式，寿命长、抗冲击）→ 选 D-M9N / D-M9P / D-M9B 或 D-F8 系列
- 经济实用、一般工况 → 选有触点 D-A93（最常见）
- 确定引出方向
- 气缸沟槽侧向出线 → 横引出（无 V，标准）
- 沟槽轴向出线 → 纵引出（V 型）
- 确定导线长度
- 就近接线 → 0.5m 标准
- 距离较远 → M=1m / L=3m / Z=5m
技术参数（补充）
导线规格（D-M9/D-A9/D-F8 通用）：
| 项目 | 数值 |
|---|---|
| 外皮外径 | φ2.6~2.7mm |
| 芯数 | 2线式 2芯（棕蓝） |
| 导体截面积 | 0.15~0.18 mm² |
| 最小弯曲半径 | 17mm |
| 导线长度 | 0.5m（标准）/ 1m(M) / 3m(L) / 5m(Z) |
各型号规格
常用型号速查（有触点·舌簧式·经济型）：
| 型号 | 输出 | 电压 | 负载电流 | 指示灯 | 特点 |
|---|---|---|---|---|---|
| D-A90 | 有触点 | AC/DC 24V 以下 | ≤50mA | 无 | 通用 |
| D-A93 | 有触点 | DC 24V 以下 | 5~40mA | 有（红 LED） | 最常见 |
| D-A96 | 有触点 | DC 4~8V | 5~20mA | 有 | IC 回路 |
| D-Z73 | 有触点 | DC24V/AC100V | 5~40mA | 有 | 继电器/PLC |
| D-Z76 | 有触点 | DC4~8V | 5~20mA | 有 | IC 回路 |
| D-Z80 | 有触点 | AC24/48/100V | ≤50mA | 无 | 宽电压 |
有触点磁性开关索引总表：
| 功能 | 安装方式 | 型号 |
|---|---|---|
| 一般型 | 直接出线式 | D-A90 / A93 / A96 |
| 一般型 | 直接出线式（纵引出） | D-A90V / A93V / A96V |
| 一般型 | 直接出线式 | D-A72 / A73 / A80 |
| 一般型 | 直接出线式 | D-Z73 / Z76 / Z80 |
| 一般型 | 插座式 | D-B53 / B54 / B64 |
| 一般型 | 钢带 | D-C73 / C76 / C80 |
| 一般型 | 轨道（导管接线座） | D-A33A / A34A |
| 一般型 | DIN 端子 | D-A44 / A44A |
同系列对比
无触点（固态式） vs 有触点（舌簧式）：
| 项目 | 无触点（固态式） | 有触点（舌簧式） |
|---|---|---|
| 漏电流 | 3线式 100μA / 2线式 0.8mA 以下 | 无 |
| 动作时间 | 1ms 以下 | 1.2ms |
| 耐冲击 | 1000 m/s² | 300 m/s² |
| 绝缘电阻 | DC500V 兆欧表 50MΩ 以上 | 同左 |
| 耐电压 | AC1000V 1分钟 | AC1500V 1分钟 |
| 环境温度 | -10~60℃ | 同左 |
| 保护构造 | IP67（部分 IP63/IP40） | IP67 |
全品牌对标映射
| 日本款型号 | 台湾款替代 | 差异/优势 |
|---|---|---|
| D-A93（有触点） | CMS 系列（干簧管式有触点） | 同为有触点，直接对标 |
| D-M9B / D-M9N / D-M9P（无触点） | DMS/EMS 系列（电子式） | 同为无触点，参数接近 |
| D-C73（钢带） | 无直接对应 | 需确认沟槽 |
| D-Z73 / D-Z80 | CMS 系列 | 电压需核对 |
