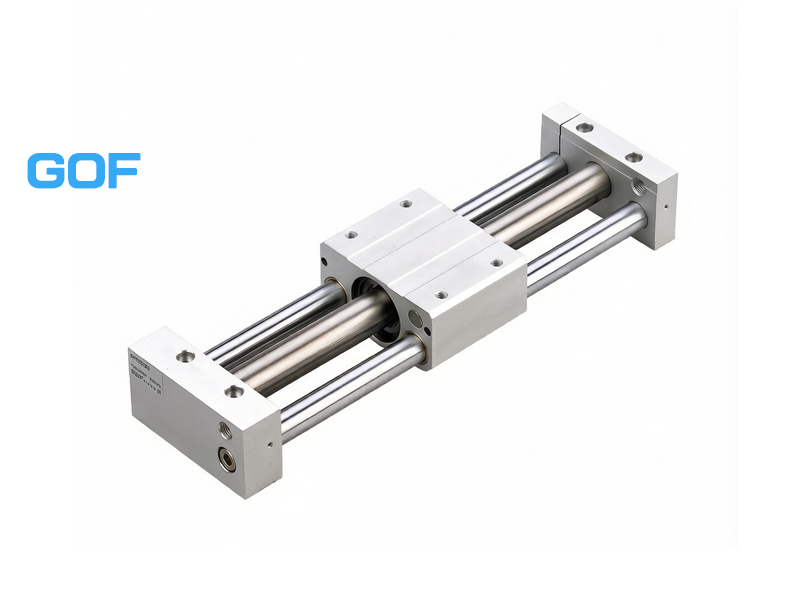

技术参数
| 使用流体 | 空气（不给油） |
| 动作方式 | 双作用 |
| 缸径 | Φ6 / Φ10 / Φ15 / Φ20 / Φ25 / Φ32 / Φ40 mm |
| 使用压力范围 | 0.18~0.7 MPa |
| 保证耐压力 | 1.05 MPa |
| 使用温度范围 | -10~60℃（未冻结） |
| 使用速度范围 | 50~400 mm/s |
| 缓冲形式 | 两端橡胶缓冲 / 两侧液压缓冲 |
| 给油 | 不需要 |
| 安装姿势 | 无限制 |
| 导轨形式 | 滑动轴承（滑尺型） |
| 缸筒材质 | 不锈钢 |
| 磁性开关 | 带磁性开关（D-A9、D-M9、M9B、M9BL 等可选） |
| 广方微信 | 18058830617 |
型号规格表
各型号规格
| 型式 | 缸径（mm） | 磁性保持力（N） | 理论推力@0.5MPa（N） | 配管通口 | 缓冲 |
|---|---|---|---|---|---|
| CDY1S6 | Φ6 | 19.6 | 14 | M3x0.5 | 橡胶缓冲 |
| CDY1S10 | Φ10 | 54 | 39 | M5x0.8 | 橡胶缓冲 |
| CDY1S15 | Φ15 | 137 | 88 | M5x0.8 | 橡胶缓冲 |
| CDY1S20 | Φ20 | 231 | 157 | Rc1/8 | 橡胶缓冲 |
| CDY1S25 | Φ25 | 350 | 245 | Rc1/8 | 橡胶缓冲 |
| CDY1S32 | Φ32 | 550 | 402 | Rc1/4 | 液压缓冲 |
| CDY1S40 | Φ40 | 840 | 628 | Rc1/4 | 液压缓冲 |
注：保持力为官方公布数值（Φ6=19.6N、Φ15=137N、Φ20=231N），部分缸径按磁耦式线性规律推算；理论推力按 F=π/4×D²×P 计算（P=0.5MPa）。
标准行程一览
| 缸径（mm） | 标准行程范围（mm） |
|---|---|
| Φ6 | ~300 |
| Φ10 | ~500 |
| Φ15 | ~750 |
| Φ20 | ~1500 |
| Φ25 | ~1500 |
| Φ32 | ~1500 |
| Φ40 | ~1500 |
安全系数建议：选型时负载按理论推力/保持力的 1.5~2 倍安全系数预留。
型号命名规则
订购代号格式：CDY1S + 缸径 + 行程 + 调整形式 + 磁性开关型号
示例：CDY1S15-250B-M9BL
| 字段 | 含义 |
|---|---|
| CDY1S | 磁耦式无杆气缸·带磁性开关（滑尺型/滑动轴承） |
| 15 | 缸径：6/10/15/20/25/32/40mm |
| 250 | 行程（mm） |
| B | 调整形式：空白=带调程螺钉，B=带液压缓冲器（2个） |
| M9BL | 磁性开关型号：D-A9、D-M9、M9B、M9BL 等可选 |
可选项说明：
- 调整形式：无记号（带调程螺钉）/ B（带液压缓冲器）等
- 磁性开关：D-A9、D-M9、M9B、M9BL 等多种规格可选
- 配管形式：两侧配管型 / 集中配管型
同系列对比（CY1系列）
| 系列 | 型式 | 缸径（mm） | 特点 |
|---|---|---|---|
| CY1B | 基本型 | 6、10、15、20、25、32、40、50、63 | 磁耦式基本型，结构简单 |
| CY1R | 直接安装型 | 6、10、15、20、25、32、40 | 直接安装，节省空间 |
| CDY1S | 滑尺型（滑动轴承） | 6、10、15、20、25、32、40 | 滑动轴承导轨，性价比高，带磁性开关 |
| CY1L | 滑尺型（球轴承） | 6、10、15、20、25、32、40 | 球轴承导轨，精度更高 |
| CY1H | 高精度导轨型 | 10、15、20、25 | 高精度导轨，允许负载大 |
| CY1HT | 高精度导轨型（大缸径） | 25、32 | 高刚性，大负载 |
| CY1F | 重心低导轨形 | 10、15、25 | 薄型、缸体短、轻量 |
安装与使用
安装步骤：
- 确认气缸型号、缸径与行程符合使用需求
- 检查安装基准面平整度，清理安装面
- 用螺栓将气缸固定，扭矩按缸径规格要求执行
- 接入气源管路，配管通口 Φ6 为 M3x0.5，Φ10/15 为 M5x0.8，Φ20/25 为 Rc1/8，Φ32/40 为 Rc1/4
- 通入压缩空气前，先确认气源经过过滤与干燥处理
- 磁性开关按需要位置安装于开关导轨上，调整至检测位置
- 试运行数次，观察滑块运动是否平稳、开关信号是否正常
注意事项：
- 使用压力不得超过 0.7 MPa，最低使用压力 0.18 MPa
- 环境温度应控制在 -10~60 ℃ 范围内，避免冻结
- 负载不得超过磁性保持力，否则活塞与移动体有脱开可能
- 水平安装时径向负载不要超过规定值；垂直安装时容许方向力矩不要超过规定值
- 建议负载与外部导向装置配套使用
- 气源建议经过过滤处理，延长密封件寿命
- 缸筒外表面不得有伤痕，以防支承、防尘圈损伤造成动作不良
- 在切削末、粉尘和切削液环境中使用时，要加防护罩
维护保养
| 周期 | 项目 |
|---|---|
| 每日 | 检查气源压力是否正常，滑块运动是否顺畅 |
| 每周 | 清洁缸管外表面与导轨，检查有无异物附着 |
| 每月 | 检查配管接头有无漏气，螺栓有无松动 |
| 每季 | 检查磁性开关位置与信号是否正常 |
| 每半年 | 检查密封件与缓冲装置磨损情况，必要时更换 |
